イオナイザ(イオナイザー)靜電気対策機器 » ファンタイプ/イオナイザIZF10シリーズ - 仕様?外形寸法図
|仕様
| 型式 | IZF21-□ NPN |
IZF21-P PNP |
IZF31-□ NPN |
IZF31-P PNP |
|
|---|---|---|---|---|---|
| 最大風量 | 1.8m3/min | 4.4m3/min | |||
| イオン発生方式 | コロナ放電式 | ||||
| オフセット電圧（イオンバランス）注） | ±5V | ||||
| 電源電圧 | DC24V±10% | ||||
| 消費電流 | 0.9A以下 | 1.3A以下 | |||
| 使用周囲溫度 | 使用時：0～50℃ 保存時：－10～60℃ | ||||
| 使用周囲濕度 | 使用時、保存時：35～80%Rh（結露なきこと） | ||||
| 質量 | 本體 | 430g（ブラケット付576g） | 605g（ブラケット付825g） | ||
| ブラケット | 146g | 220g | |||
注） ANSI/ESD-STM3.1-2006規格準拠
| 型式 | IZF10-□□ | IZF10-L-□□ | IZF10R-□□ | IZF10-P-□□ | ZF10-LP-□□ | ZF10R-P-□□ |
|---|---|---|---|---|---|---|
| 最大風量 | 0.66m3/min | 0.46m3/min | 0.80m3/min（最大） | 0.66m3/min | 0.46m3/min | 0.80m3/min（最大） |
| イオン発生方式 | コロナ放電方式 | |||||
| オフセット電圧 （イオンバランス）注) |
±13V以內 | |||||
| 電源電圧 | DC24V ±10% | |||||
| 消費電流 | 220mA以下 | 140mA以下 | 270mA以下 | 250mA以下 | 170mA以下 | 270mA以下 |
| スイッチ出力 | NPNオープンコレクタ出力 |
NPNオープンコレクタ出力
（負荷電流150mA時） 最大印加電圧：DC26.4V |
PNPオープンコレクタ出力 | PNPオープンコレクタ出力 | ||
| 周囲溫度 | 使用時：0?50℃、保存時：?10?60℃ | |||||
| 周囲濕度 | 使用時、保存時：35?80%RH（結露なきこと） | |||||
| 質量 | 280g（ブラケット付360g） | 260g（ブラケット付340g） | 280g（ブラケット付360g） | 260g（ブラケット付340g） | ||
注） ANSI/ESD-STM3.1-2006規格準拠

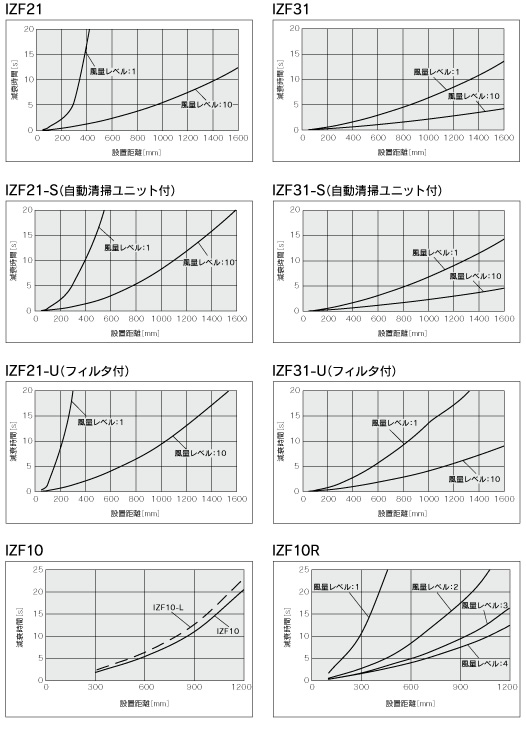

|設置距離と減衰時間（1000V→100V の減衰時間）

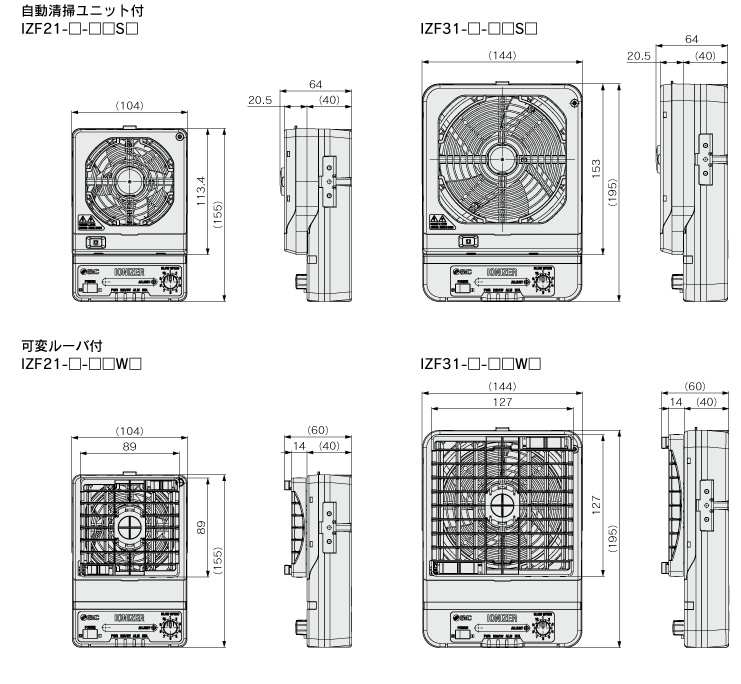

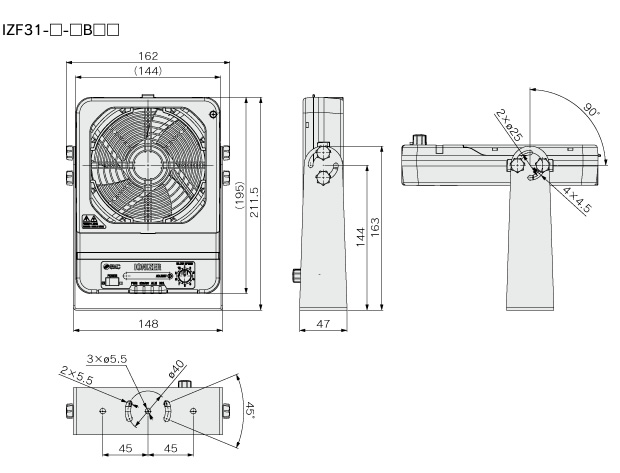

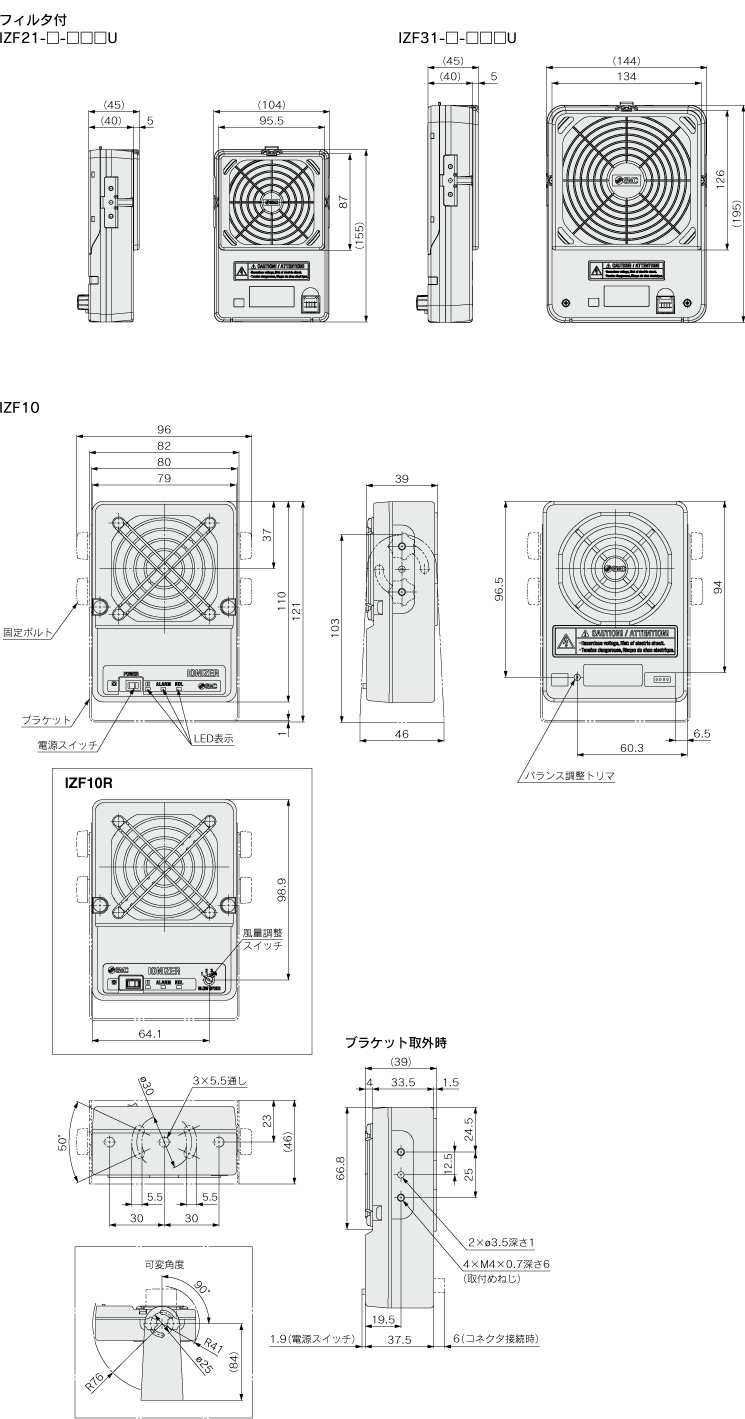

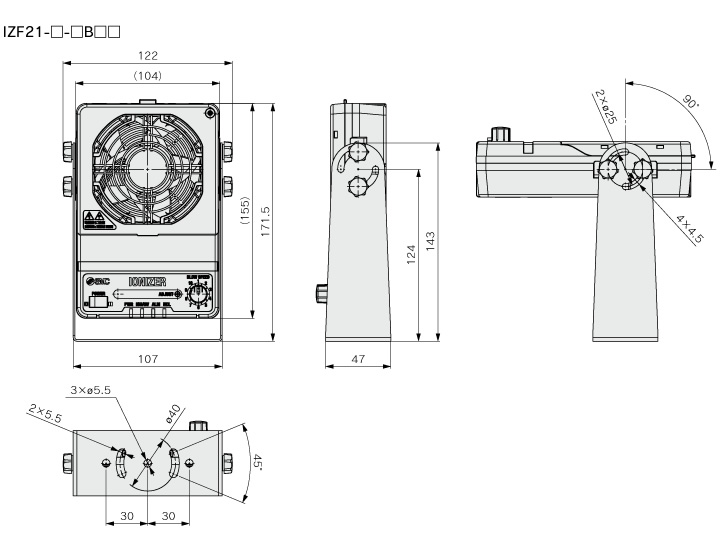

|外形寸法図
