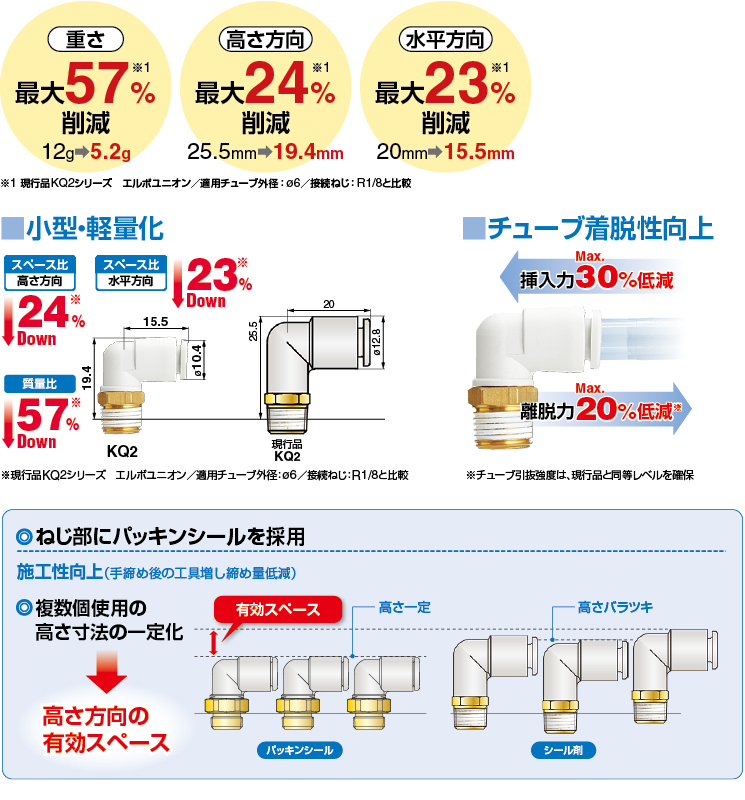

ワンタッチ管継手 KQ2
管継手＆チューブ ? 汎用管継手
-
?真空－100kPa～使用可能。
?ボディ形狀：全51機種
?ねじ部材質／表面処理（有orなし）：2種
?選べる表面処理：黃銅（めっきなし）、黃銅＋無電解ニッケルめっき
?適用チューブ外徑
真円形
ミリ： ?2, ?3.2, ?4, ?6, ?8, ?10, ?12, ?16
インチ：?1/8'', ?5/32'', ?3/16'', ?1/4'', ?5/16'', ?3/8'', ?1/2''
長円形
ミリ：?3.2, ?4, ?6
インチ： ?1/8'', ?5/32'', ?3/16''
?接続ねじ
メートル：M3, M5, M6
R,Rc ：1/8, 1/4, 3/8, 1/2
G：1/8, 1/4, 3/8, 1/2
NPT：10-32UNF, 1/16, 1/8, 1/4, 3/8, 1/2
Uni：1/8, 1/4, 3/8, 1/2
?シール方式
シール剤/ガスケットシール
パッキンシール
ガスケットシール（Uniねじ）
| シリーズ | リリースブッシュ形狀 | サイズ | 接続ねじ |
|---|---|---|---|
| KQ2 | 長円形 | ミリ、インチ | M，R，Rc，G，NPT，Uni |
| KQ2 | 真円形 | ミリ、インチ | M，R，Rc，G，NPT，Uni |
