靜電消除器 靜電對策元件 » 噴嘴型/靜電消除器IZN10系列 - 規格?外形尺寸圖
|規格
| 靜電消除器型號 | IZN10E-□（NPN規格） | IZN10E-□P（NPN規格） | |
|---|---|---|---|
| 離子產生方式 | 電暈放電式 | ||
| 電壓施加方式 | 高頻AC方式 | ||
| 施加電壓注1） | 2.5kVAC | ||
| 偏置電壓 電離平衡注2） |
節能噴嘴 | ±10V | |
| 大流量噴嘴 | ±15V | ||
| 吹掃空氣 | 使用流體 | 空氣（潔凈干燥空氣） | |
| 使用壓力注3）注4） | 0.05MPa～0.7MPa | ||
| 接管口徑 | φ6?φ1/4英寸 | ||
| 電源電壓 | DC24V±10％ | ||
| 消耗電流 | 80mA以下 | ||
| 輸入信號 | 放電停止信號 | 連接0V
電壓范圍：DC5V以下 消耗電流：5mA以下 |
連接+24V
電壓范圍：DC19V～電源電壓 消耗電流：5mA以下 |
| 復位信號 | |||
| 外部開關信號1 | |||
| 外部開關信號2 | |||
| 輸出信號 | 放電信號 | 最大負載電流：40mA 殘留電壓：1V以下（負載電流40mA時時） 最大施加電壓：DC26.4V |
最大負載電流：40mA 殘留電壓：1V以下（負載電流40mA時） |
| 異常信號 | |||
| 維護信號 | |||
| 有效除靜電范圍 | 20～500mm | ||
| 環境溫度（使用時?存放時） | 0～55℃ | ||
| 環境濕度（使用時?存放時） | 35～65％RH（無結露） | ||
| 材質 | 殼體 | ABS?不銹鋼 | |
| 噴嘴 | 不銹鋼 | ||
| 電磁針 | 鎢 | ||
| 耐沖擊 | 100m/s2 | ||
| 本體重量 | 節能噴嘴 | 70g | |
| 大流量噴嘴 | 70g | ||
| 配管用內螺紋 | 75g | ||
| 托盤重量 | L型托架 | 30g | |
| 搖擺型托架 | 40g | ||
| DIN導軌安裝托架（単體） | 40g | ||
| 適用規格 ／指令 | CE UL, CSA RoHS | ||
注1）1000MΩ、5pF探針時的測定值。
注2）以按照美國ANSI規格（ANSI/ESD、STM3.1-2006）而制定 的帶電板（尺寸：150×150mm、靜電容量：20pF）為對象，帶電板和靜電消除器間
帶電板和靜電消除器間的距離100mm、吹掃空氣0.3MPa（節能噴嘴）/0.1MPa（大流量噴嘴）時的測定值。
注3）若無輔助吹氣則無法除靜電。噴嘴內部的臭氧濃度有可能上升，還可能對本產品、周邊元件造成不良影響、
因此離子產生時必須進行輔助吹氣。
注4）若需要在本產品在工作時暫時停止輔助吹氣，為了避免噴嘴內部的臭氧濃度上升
請將放電停止信號的輸入設為OFF，停止放電。
注5）使用IZN10E-11（配管用內螺紋）時，請參考樣本中的注意事項。
|外形尺寸圖

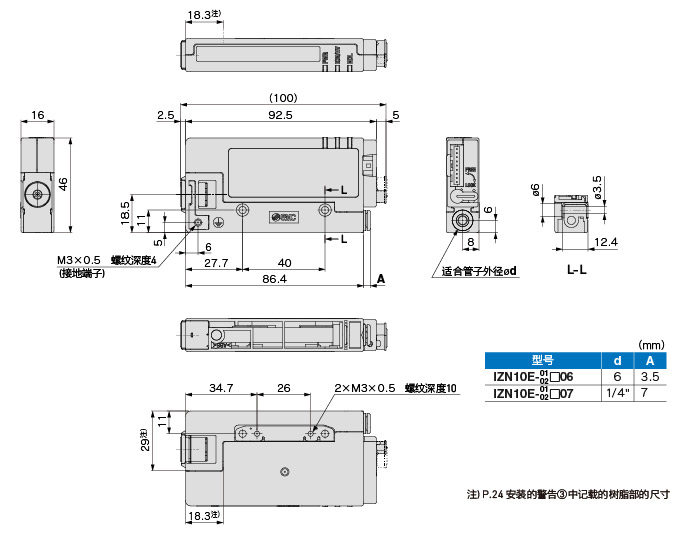

節能噴嘴／IZN10E-01□（06,07） 大流量噴嘴／IZN10E-02□（06,07）

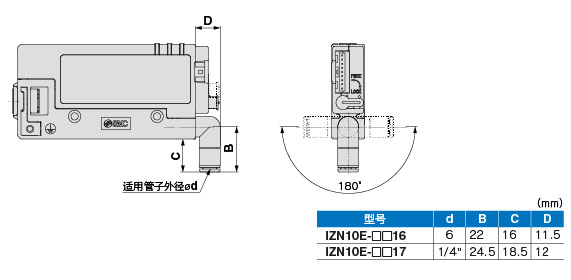

快換管接頭 彎頭型／ IZN10E-□□（16,17）

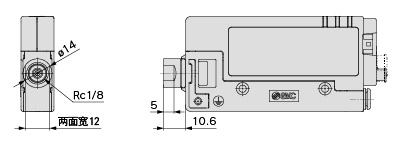

配管用內螺紋（Rc1/8）／ IZN10E-11□□
