電動アクチュエータ
カードモータ®

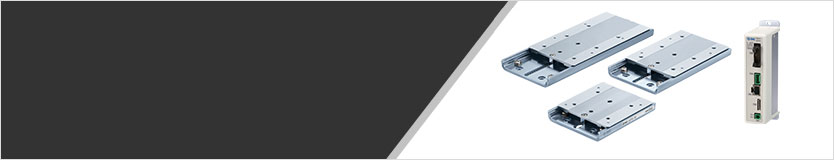

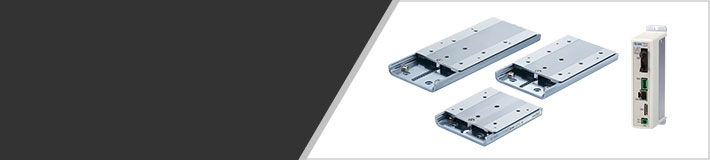

カードモータ? LAT3
電動アクチュエータ／電動シリンダ ? カードモータ
-
?リニアモータを使い、搬送?押當て測長システムを小型化
?厚さ：9mm、質量：130g（ストローク10mm時）
?最大押當て推力：6N
?繰返し位置決め精度：±5μm
?押當て測長精度：±10μm
?最高使用頻度：500cpm
| シリーズ | ストローク（mm） | センサ （光學式リニア エンコーダ）分解能 | 押當て 瞬時最大推力 | 繰返し 位置決め 精度 | 押當て 測長 精度 | 最高速度 |
|---|---|---|---|---|---|---|
| LAT3F | 10, 20, 30, 50 | 1.25μm | ～6N | ±5μm | ±10μm | 400mm/s |
| LAT3M | 50 | 5μm | ～6N | ±20μm | ±40μm | 400mm/s |
| LAT3 | 10, 20, 30 | 30μm | ～6N | ±90μm | ±100μm | 400mm/s |
カードモータ?コントローラ LATCA
電動アクチュエータ／電動シリンダ ? カードモータ
-
?簡単プログラミング（タクトタイム入力）
移動時間、目標位置、積載質量の3項目のみ入力で完了。
| タイプ | シリーズ | 電源電圧 | パラレル入出力 入力點數 | パラレル入出力 出力點數 |
|---|---|---|---|---|
| ステップデータ入力 パルス入力タイプ | LATCA | DC24V±10% | 6點 （フォトカプラ絶縁） | 4點 （フォトカプラ絶縁? オープンコレクタ出力） |
